SMG2000E钳形相位伏安表采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算，图形化界面，真彩色显示分辨率320×240，触摸屏操作人机界面友好，仪器便于携带。
产品型号：厂商性质：生产厂家更新时间：2025-07-10访 问 量：7
立即咨询
联系电话：13621915063
一、简介
SMG2000E钳形相位伏安表是进行三相电参数测量，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。
SMG2000E钳形相位伏安表设计上采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算，图形化界面，真彩色显示分辨率320×240，触摸屏操作人机界面友好，仪器便于携带。
二、功能简介
Ø 同时测量三相电压和四路电流（包含零线电流）；
Ø 同时测量三相交流电压相角、电流相角、功角；
Ø 测量电网频率和相序；
Ø 自动判别变压器绕组、容性和感性负载；
Ø 六角图显示，彩色相序分析；
Ø 有功功率、无功功率、视在功功率、三相功率和和功率因数测量；
Ø 数据保存和查看功能；
Ø 数据静态保存功能；
Ø 3.2寸TFT彩屏显示具有触摸功能；
Ø 锂电池供电、可充电连续待机大于20个小时。
三、技术参数
| 类型 | 测量范围 | 单位 | 误差 | 分辨率 |
| 电压 | 1~600 | V | 0.3%×量程 | 0.01V |
| 电流 | 0.001~10 | A | 0.2%×量程 | 0.0001A |
| 有功功率 | 0.001~5000 | W | 0.5%×读数（PF=1） | 0.1W |
| 无功功率 | 0.001~5000 | VAR | 0.5%×读数（PF=0） | 0.1VAR |
| 视在功率 | 0.001~5000 | VA | 0.5%×读数 | 0.1VA |
| 频率 | 45~65 | HZ | 0.1%×读数 | 0.01HZ |
| 相位 | 0~360 | ° | ±2° | 0.1° |
四、仪表配件
1、主机
图一、主机图

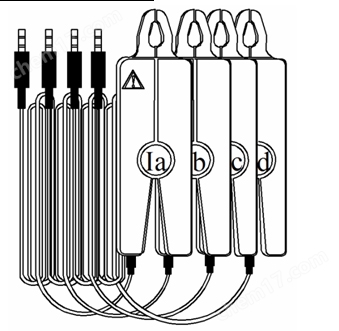

2、电流钳传感器
电流测量选用高精度和高稳定度钳形电流传感器，本仪表可接4把电流钳传感器。
