相关文章AB2000B+双钳智能相位伏安表适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
联系电话:13621915063
AB2000B+双钳智能相位伏安表是一款专为现场测试的多功能智能仪表,由主机、电流钳(2把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏,图形菜单界面显示,所测参数同屏显示,一目了然。电流钳一体化手柄设计,便于操作,非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下,同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数,相量图显示;判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等,为用电检查人员提供一种安全、准确、便捷的智能仪表。AB2000B+双钳智能相位伏安表适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
仪表配有USB接口,可存储99组数据,通过系统软件上传所存数据到电脑,实现历史数据读取、查询、保存、报表、打印等。
功能特点:
1.测量电压、电流及U-U、I-I、U-I 之间的相位
2.测相电压输入范围 10V-500V,测相电流输入范围 10mA-10A
3.双通道对称设计,相互绝缘,安全可靠
4.*的输入电路设计,确保不会烧表
5.手持式结构,铝合金便携式机箱,现场携带使用非常方便。
6。显示器为31/2显示。采用了高反差液晶显示屏,字高达25mm, 仪表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。
7、能对电能表及继电保护系统进行二次接线检查和变压器接线组别判断。测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系。可以完成感性电路和容性电路的判别。可以测量三相电压的相序;可以通过相位测量确定有功电度表接线正确与否,使有功表正确投入运转;该相位表可以估断电度表运行的快慢,合理收交电费。
8.误操作也不会烧表。全新的电流互感器,测量精度更好,使用更方便。

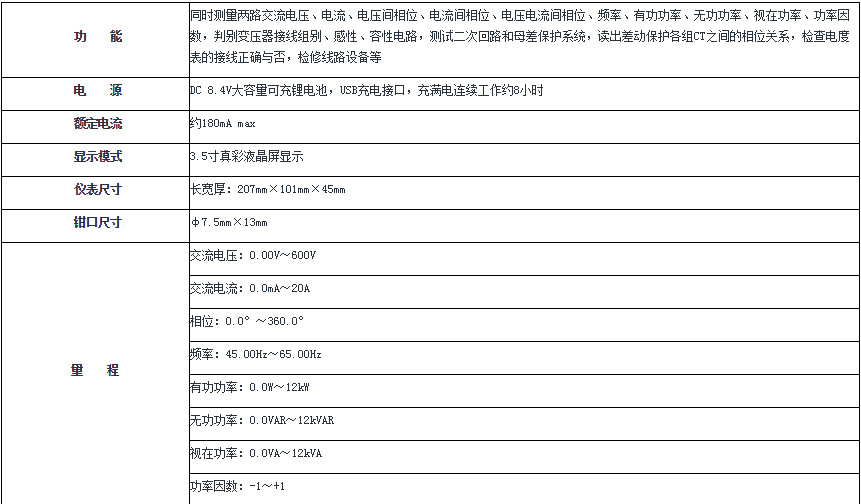

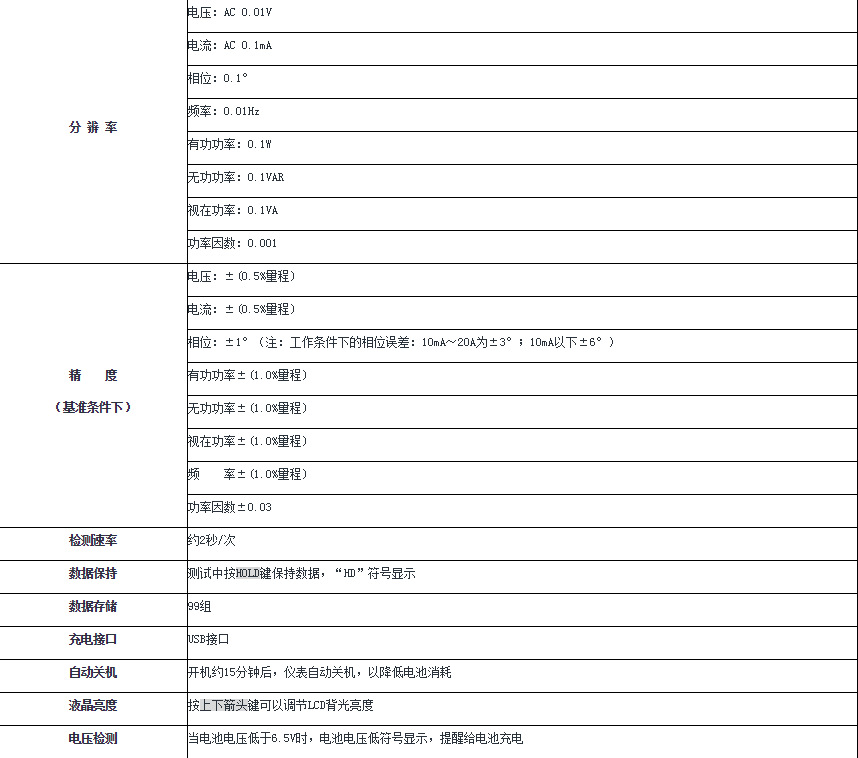

技术参数:
