分压器,数字高压测试仪整个设备由分压器和测量仪表两部分组成,用于电力系统及电气、电子设备制造部门测量工频交流高电压和直流高电压。
联系电话:13621915063
一主要特点:
1)分压器,数字高压测试仪采用高精度电阻,电容组合件,特种工艺灌封,干式密封,不存在漏油问题。
2)输入阻抗高:降低了测试电流、功耗小,使产品体小质轻、性能稳定、测量精度高。
3)分压器、多值千伏表及电缆全部安放在一个铝合金箱内,安全可靠、便于携带和运输。
4)多值千伏表可直读直流平均值,交流峰值,真有效值,峰值 等电压值。
5)150KV以上采用有机复合绝缘外套,增加了表面爬距,大大降低了产品高度,使用携带更加方便。
二、主要技术指标:
1、精 度:DC(±1.0%+1个字) AC (±1.5%+1个字)
2、分压比:150KV以下 1000:1 200KV以下 10000:1
3、电气强度:1.2倍工作电压
三、使用环境
1、 温度:0℃~40℃
2、 湿度:25℃时不大于85%
四、产品规格
(注:可按用户特殊生产规格(300-800KV的高压测量器)
型号 | 测量范围 | 外形尺寸 (mm) | 重量 (Kg) | |
AC | DC | |||
SRC-50 | 50 | 70 | 170×170×750 | 5 |
SRC-100 | 100 | 140 | 170×170×750 | 7 |
SRC-150 | 150 | 200 | 225×225×800 | 12 |
SRC-200 | 200 | 250 | 225×225×800 | 15 |
五、分压器,数字高压测试仪使用方法:
1、打开箱盖,箱盖上装有多值千伏表及电缆,提起箱体,分压器就安装在箱底上。
2、先将地线与分压器接地柱接牢,再将电缆的一端接3、将被试品与分压器均压环牢固联接。
4、检查接线无误,严守操作距离,接通高压即可进行测量。
5、多值千伏表读数单位为“KV”首先按下电源键,显示“O”。按下DC 直流键显示直流电压值;按下AC 峰值键显示交流峰值;按下AC真有效值键显示交流真有效值;按下AC 峰值 键显示峰值 电压值。
6、多值千伏表显示窗口,若左上角显示“←” 时,说明9V电池应更换。
六、注意事项:
1、试验现场不得有杂物,以免影响测量精度。
2、地线必须联接牢靠,确保安全操作距离。
3、试验完毕必须充分放电,显示“O”后,试验人员才能进入现场。
4、严禁超额定电压使用。
5、保证设备表面清洁,存放在阴凉、干燥处。
七、产品计量校对

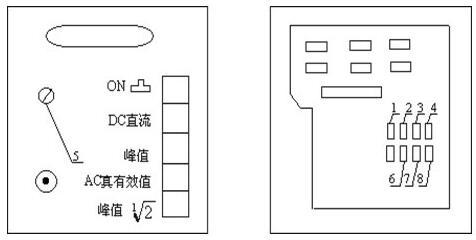

如产品需要计量校对时,松开面板固紧螺钉,参看图一、图二:
多值千伏表正视图 图一 多值千伏表后图 图二
1、校对直流电压值:先调零,调图一中的电位器“5”然后校准,调图二中的电位器“1”。
2、校对交流真有效值:先调零,调图二中的电位器“6”,然后校准,调图二中的电位器“2”。
3、校对交流峰值:先调零,调图二中的电位器“7”,然后校准,调图二中的电位器“3”。
4、校对交流峰值 :先调零,调图二中的电位器“8”,然后校准,调图二中的电位器“4”。
